| 产品特性****** | 是否进口否 |
| 产地广州 | 加工定制是 |
| 品牌广州顺仪 | 型号SYLDM-52 |
| 类型超声波流量计 | 测量范围10000m3/h |
| 精度等级0.5-1.5 | 公称通径20-300 可定制mm |
| 适用介质液体 | 工作压力0.6~4.0 MPa |
| 工作温度-40℃～ +120℃ ℃ | 规格标准 |
展开
城市智慧水务系统 信息化物联网水利监测系统 供应商-广州顺仪

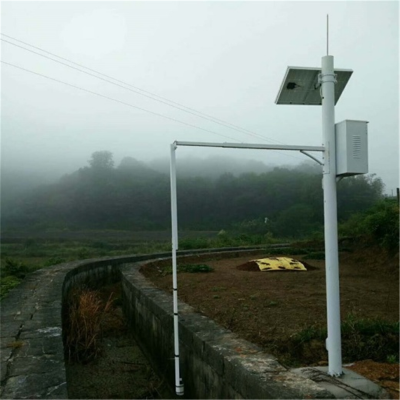

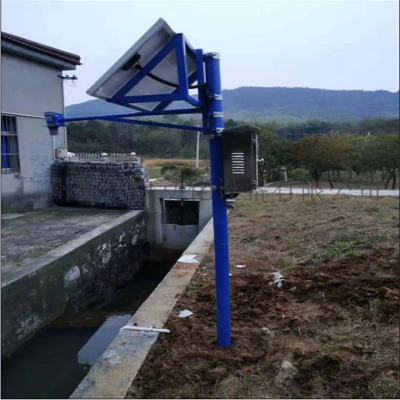

广州顺仪非接触型渠道流量计是目前全国水利水务系统各种灌区***理想、实用的***河床干渠流量监测仪器设备，技术特点安装维护便捷、不受水质和漂浮杂物的影响，不破河长制坏水流态，测量反应速度快保证稳定的线性精度，扩干忧信号强，使用寿命长。使用范围：非接触型渠道流量计***应用在水文勘察，地表水资源监控，灌区测水和计量，河道监测，市政进排水水流量监测，水电站生态下泄流量监测等领域，适应于各种河床渠道和不规则的渠道断面，非接触型渠道流量计可实现各渠道水量数据***自动采集及实时监控。
一、基本性能及测量原理
非接触型渠道流量计同时测量水渠液位高度和流速，利用谢才流速计算公式推算出流速或同时使用已测流速再根据过水断面积计算瞬时水流量；适用于水利系统水渠流量的在线测量及无线数据远传上报。本测算仪使用32位嵌入式微处理器（CPU）和随机存取存储器（EEPROM），将流量数学计算程序固化在仪表中，在线测量的水位、流速信号输入仪表，面板由人工输入已知条件和处理方式，经CPU自动计算后在显示屏上显示：水深、瞬时流量和累积量等。
本测算仪测量液位时的理论依据公式如下：
流速v = C * (RJ) ^2
流量Q=A*v
式中：C：谢才系数，C=(1/n)*R^(1/6)
R:水力半径，R=A/P。
J：水力比率,用渠底部斜率替代。
i：渠底部斜率（1/mm），表示渠长多少毫米底部水平线下降1毫米，仪表中用参数输入，一般为6500。
A: 过水断面面积,单位：平方米 。
P：过水断面湿周，是过水断面固体壁面与液体接触部分的周长（m）；
n：渠道粗糙度,仪表中用参数输入，可在使用说明书的表格中查找，一般为0.02。
水渠截面如图：
B：水渠上部宽（m），仪表中用参数输入。
b：水渠底部宽（m），仪表中用参数输入。
H: 水渠深度（m），仪表中用参数输入。
h: 水渠液位深度（m），由超声波液位计测量，输出4~20mA至测算仪。
W：过水断面上部宽（m） W=B*h/H。
过水断面面积A=(b+mh)h;
过水断面湿周P=b+2h*sqr(1+m^2);
边坡系数m=(B-b)/2/H
